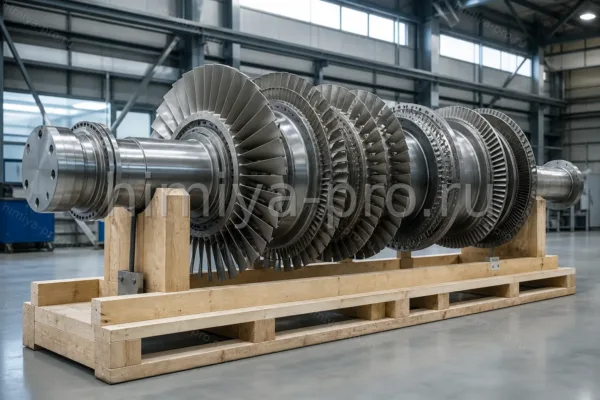

Ротор паровой турбины компрессора синтез-газа (поз. 401)

Name: Ротор паровой турбины компрессора синтез-газа (поз. 401)
SKU: HP-108896

Нет в наличии

Ротор паровой турбины компрессора синтез-газа (поз. 401) — вращающийся узел турбокомпрессорного агрегата линии крупнотоннажного производства аммиака или метанола, передающий крутящий момент от паровой турбины на вал компрессора синтез-газа. Ротор включает вал, рабочие колёса (ступени), разгрузочный поршень и лабиринтные уплотнения; после сборки подвергается статической и динамической балансировке на разгонно-балансировочном стенде по ГОСТ ИСО 1940-1-2007 (класс G 2,5). Критичные параметры приёмки — радиальное биение шеек, посадочные размеры под подшипники и соосность с валом компрессора.

Категория: Химия для металлургии, металлообработки и литья

Основные применения

Привод центробежного компрессора синтез-газа поз. 103-J в линии аммиака
Замена ротора при капремонте или модернизации турбокомпрессорного агрегата
Восстановление вибрационных характеристик агрегата после ремонта

Стандарты и документы

ГОСТ ИСО 1940-1-2007 (балансировка); ГОСТ Р ИСО 20816-1-2021 (вибрация); заводской чертёж поз. 401.

Характеристики

Класс вещества: Запасная часть турбокомпрессорного агрегата — ротор паровой турбины
Внешний вид: Металлическая деталь: вал с дисками, лопатками и уплотнениями по чертежу
Температура хранения: Сухое отапливаемое помещение, без конденсата
ГОСТ / ТУ: Заводской чертёж поз. 401; ГОСТ ИСО 1940-1-2007

Применение по отраслям

Привод компрессора синтез-газа

В схемах синтеза аммиака по типовым западным технологическим линиям многоступенчатый компрессор синтез-газа поз. 103-J сжимает свежий синтез-газ до давления порядка 90–100 кгс/см² перед реактором. Паровая турбина поз. 103-JT приводит компрессор, используя пар высокого давления от утилизации тепла синтеза. Ротор турбины — ключевой элемент, определяющий вибрацию и ресурс подшипников.

Турбокомпрессор синтез-газа

На заводах метанола и аммиака паровые турбины привода компрессоров синтез-газа работают на скоростях свыше 10 000 об/мин и мощностях до 40 000 кВт. При форсировании мощности или износе проточной части повышенная вибрация роторов снижает межремонтный пробег.

Капремонт и замена ротора

При капремонте проверяют радиальное биение вала (допуск по НД завода), состояние шеек под подшипники, лопаток и разгрузочного поршня. После любых работ, меняющих распределение масс, выполняют финальную динамическую балансировку. Модернизация турбокомпрессоров синтез-газа часто включает замену ротора и подшипников для увеличения межремонтного интервала.

Практические нюансы

Приёмка ротора после поставки

Визуальный осмотр лопаток и шеек, замер биения в нескольких сечениях, сверка серийного номера с паспортом и чертежом, проверка наличия протокола балансировки перед монтажом в корпус.

Критичные параметры ротора поз. 401

Серийный № 701479 R0003; позиция 401; балансировка G 2,5 по ГОСТ ИСО 1940-1; контроль вибрации по ГОСТ Р ИСО 20816-1; соосность с валом компрессора синтез-газа.

Роль ротора в линии синтез-газа

Компрессор 103-J с приводом от паровой турбины — ядро сжатия синтез-газа до давления синтеза аммиака. Вибрация ротора турбины передаётся на подшипники и фундамент; качество балансировки определяет межремонтный пробег.

Хранение и безопасность

Условия хранения: Закрытое сухое помещение; ротор на опорах; периодическая проверка консервации.
Меры безопасности: Строповка только за предусмотренные проушины; не поднимать за лопатки; СИЗ при распаковке.
Перевозка: Негабаритный груз; согласование маршрута; крепление на низкорамной платформе.
Вентиляция: Не требуется для хранения; при монтаже — стандартные условия машинного зала.
Температурный режим: +5…+40 °C на складе
Тара: Деревянная или металлическая транспортная рама с креплением вала.

Частые вопросы

Что входит в комплект ротора поз. 401?

Вал с рабочими колёсами (ступенями), разгрузочным поршнем и лабиринтными уплотнениями согласно заводскому чертежу. Состав уточняется по спецификации серийного номера 701479 R0003.

Какие требования к балансировке ротора турбины?

После сборки или ремонта — финальная динамическая балансировка на разгонно-балансировочном стенде по ГОСТ ИСО 1940-1-2007, класс точности G 2,5 для роторов турбин. Оценка вибрации — по ГОСТ Р ИСО 20816-1-2021.

Какой допуск по биению вала при приёмке?

Контролируют радиальное биение шеек под подшипники в нескольких сечениях по длине вала. Конкретные значения — по заводскому чертежу и НД капремонта; типичный допуск для турбинных роторов — доли миллиметра.

Для какого технологического блока предназначен этот ротор?

Для паровой турбины привода компрессора синтез-газа в линиях крупнотоннажного аммиака или метанола. Компрессор синтез-газа сжимает газ перед синтезом; турбина использует пар от утилизации тепла процесса.

Как транспортировать ротор паровой турбины?

Только горизонтально на опорах в жёсткой упаковке. Исключить удары, изгиб вала и контакт лопаток с твердыми поверхностями. При длительном хранении — консервация и периодический осмотр.

Можно ли установить ротор без балансировки на стенде?

Нет. После любых работ, изменяющих массу или геометрию (напавка шеек, замена дисков, правка), обязательна финальная динамическая балансировка. Пуск без неё ведёт к повышенной вибрации и износу подшипников.

Что означает серийный номер 701479 R0003?

Заводской идентификатор конкретного ротора для прослеживаемости, подбора документации и совместимости с корпусом турбины и компрессора по каталогу завода-изготовителя.

Когда требуется замена ротора вместо ремонта?

При превышении допустимого биения после правки, трещинах в дисках или лопатках, критическом износе шеек или при модернизации агрегата под повышенную производительность — когда ремонт не обеспечивает требуемый ресурс.
