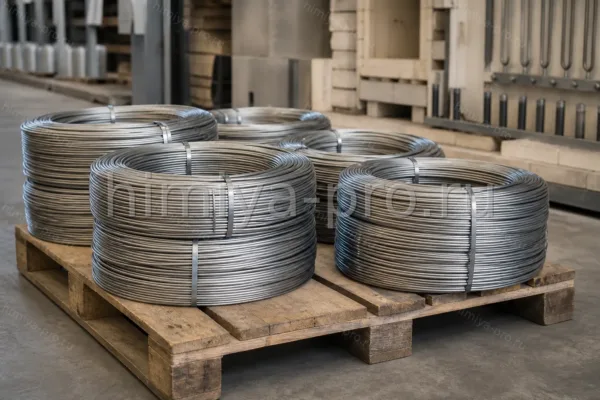

Проволока Еврофехраль GS23-5

Name: Проволока Еврофехраль GS23-5
SKU: HP-110238

Нет в наличии

Еврофехраль GS23-5 — холоднотянутая проволока из ферритного сплава железа, хрома и алюминия, предназначенная для элементов сопротивления и электронагревателей. Для заявленного диаметра 3 мм исходная спецификация указывает удельное электрическое сопротивление 1,37–1,39 мкОм·м и относительное удлинение 18 %. Марка соотносится с обозначением Х27Ю5Т-Н-ВИ в ТУ РМО-004/05, где для неё установлен диапазон сопротивления 1,37–1,51 мкОм·м. При проектировании спирали расчётные параметры подтверждают паспортом конкретной плавки и учитывают температуру проволоки, атмосферу, поверхностную нагрузку и режим циклирования.

Категория: Химия для металлургии, металлообработки и литья

Основные применения

Спирали и открытые нагреватели промышленных электрических печей
Резистивные элементы сушильных камер, обжиговых установок и воздушных нагревателей
Нагревательные узлы лабораторного и бытового оборудования

Стандарты и документы

В исходной спецификации указан DIN 17470; параметры марки GS23-5 дополнительно раскрыты в ТУ РМО-004/05.

Характеристики

Формула: Fe-Cr-Al
Класс вещества: ферритный жаростойкий сплав электрического сопротивления
Внешний вид: светлая металлическая проволока диаметром 3 мм
Плотность: около 7,1 г/см³
Температура хранения: сухое крытое помещение без конденсации
ГОСТ / ТУ: DIN 17470; ТУ РМО-004/05

Применение по отраслям

Нагревательные элементы промышленных печей

Проволоку навивают в спирали или формуют в резистивные секции для печей термообработки, обжига и сушки. Высокое удельное сопротивление позволяет получить требуемую мощность на сравнительно коротком участке проводника, а алюминий в составе способствует образованию защитной оксидной плёнки.

Открытые спирали и резистивные кассеты

Материал применяют в кассетах воздушного нагрева, сушильных шкафах и технологических каналах. Геометрию спирали рассчитывают по сопротивлению одного метра, требуемой мощности, напряжению питания и допустимой температуре поверхности, после чего проверяют равномерность шага и отсутствие локальных перегревов.

Сопротивления и реостатные узлы

GS23-5 подходит для высокотемпературных сопротивлений, где важны заданная длина проводника и воспроизводимая геометрия. Для диаметра 3 мм ТУ приводит номинальное сопротивление около 0,204 Ом на метр при 20 °C, однако при изготовлении узла используют фактическое значение с ярлыка или протокола измерений.

Практические нюансы

Параметры именно заявленного исполнения

Диаметр — 3 мм; удельное сопротивление по исходной спецификации — 1,37–1,39 мкОм·м; относительное удлинение — 18 %; стандарт поставки указан как DIN 17470. Значения плавки подтверждают паспортом.

Расчёт через сопротивление метра

Номинал 0,204 Ом/м для 3 мм удобен для предварительного расчёта. Итоговую длину корректируют по измеренному сопротивлению мотка, температуре элемента и схеме соединения секций.

Что определяет срок службы

Ресурс зависит от температуры металла, мощности на площади поверхности, шага спирали, опор, атмосферы и числа циклов. Локальное касание, пыль и резкий термоудар способны повредить защитный оксидный слой.

Отличие от никель-хромовых сплавов

Железохромалюминиевые материалы легче и обычно имеют большее удельное сопротивление, однако после высокотемпературной выдержки становятся чувствительнее к механической деформации. Выбор делают по режиму, а не только по предельной температуре.

Хранение и безопасность

Условия хранения: Хранить в сухом крытом помещении в заводской упаковке, отдельно от коррозионно-активных веществ.
Меры безопасности: При размотке использовать перчатки и защитные очки, контролировать упругий выход конца проволоки; при резке защищать руки от острых кромок.
Перевозка: Специальный номер опасного груза для металлической проволоки не установлен; перевозить как металлопродукцию с защитой от осадков.
Вентиляция: Для холодной обработки особые требования отсутствуют; при первом нагреве готового элемента нужна рабочая вентиляция участка.
Температурный режим: Рабочую температуру определяет расчёт нагревателя; ТУ для GS23-5 диаметром 3–5 мм справочно приводит до 1350 °C на воздухе.
Тара: Моток должен сохранять форму, иметь прочную обвязку и читаемую этикетку с маркой, диаметром, массой и сопротивлением.

Частые вопросы

Что означает марка GS23-5?

Это обозначение жаростойкого сплава системы железо-хром-алюминий. В ТУ РМО-004/05 марка сопоставлена с Х27Ю5Т-Н-ВИ и предназначена для сопротивлений и нагревателей.

Каково сопротивление проволоки диаметром 3 мм?

Исходная спецификация задаёт удельное сопротивление 1,37–1,39 мкОм·м. В таблице ТУ номинальное сопротивление одного метра GS23-5 диаметром 3 мм составляет около 0,204 Ом/м при 20 °C.

До какой температуры применяют GS23-5?

Для проволоки диаметром 3–5 мм ТУ справочно указывает максимальную рекомендуемую температуру элемента на воздухе 1350 °C. Реальный предел снижают с учётом нагрузки, крепления, атмосферы и циклов.

Почему сплав устойчив к окислению?

При нагреве алюминий образует на поверхности плотный слой оксида алюминия. Он замедляет дальнейшее окисление, пока сохраняет целостность и способен восстанавливаться из запаса алюминия в металле.

Можно ли заменить GS23-5 обычным фехралем?

Замена требует перерасчёта длины и поверхностной нагрузки, поскольку марки различаются сопротивлением, пластичностью и допустимой температурой. Решение принимают по паспорту обеих марок и условиям узла.

Как подготовить проволоку к навивке?

Проверяют диаметр, поверхность и фактическое сопротивление, затем выбирают оправку достаточного диаметра. Для железохромистых сплавов диаметром менее 4,5 мм ТУ указывает оправку не меньше пяти диаметров проволоки.

Что контролировать при приёмке мотка?

Сверяют марку, диаметр, массу, сопротивление метра и состояние поверхности. Трещины, надрывы, окалина и глубокие риски указывают на несоответствие требованиям к поставке.
