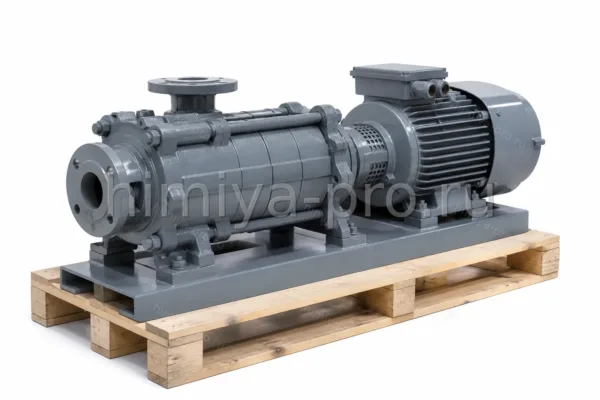

Насос WKL 40-09

Name: Насос WKL 40-09
SKU: HP-108361

Нет в наличии

Насос WKL 40-09 относится к серии высоконапорных горизонтальных центробежных агрегатов WKL производства Pumpiran (Иран). Обозначение 40 указывает на диаметр напорного патрубка DN 40, а индекс 09 — на девятиступенчатую гидравлическую часть при номинальной частоте 1450 об/мин. Корпус и рабочие колёса изготавливают из серого чугуна GG-25, вал — из стали Ck45; стандартная комплектация включает сальниковое уплотнение с графитовыми кольцами, рассчитанное на температуру перекачиваемой среды от −10 до +110 °C. При 1450 об/мин типовой диапазон подачи составляет 4–12 м³/ч при напоре 57–95 м вод. ст., что подходит для повышения давления в муниципальных сетях, питания котлов, конденсатных и противопожарных линий.

Категория: Химия водоподготовки и очистки стоков

Характеристики

Класс вещества: Насосное оборудование
Внешний вид: горизонтальный многоступенчатый центробежный агрегат с фланцевыми патрубками DN 50/40
Температура хранения: −10…+40 °C в закрытом складе
Класс опасности: не опасный груз; осторожность при перемещении массивных узлов

Основные применения

Повышение давления в системах водоснабжения
Подача воды в промышленные и котельные контуры
Перекачка чистой воды в ирригационных установках

Стандарты и документы

ТУ Pumpiran; паспорт насоса и руководство по эксплуатации.

Применение по отраслям

Повышение давления в городских и промышленных сетях

Насос WKL 40-09 устанавливают в насосных станциях второго подъёма, бустерных узлах и резервных линиях водоснабжения, где требуется напор до 95 м при умеренной подаче. Проектировщик сверяет рабочую точку с кривой насоса на 1450 об/мин, учитывает доступный NPSH на всасывании и длину всасывающей линии. Монтаж выполняют на виброопорах с точной центровкой полумуфт привода.

Котельное питание и технологические контуры

В промышленных объектах насос применяют как питательный для паровых и водогрейных котлов малой и средней мощности, а также для циркуляции охлаждающей и горячей воды в теплообменных схемах. Инженер подбирает частоту вращения и ступенность по тепловой нагрузке и статическому напору контура. Перед пуском проводят опрессовку трубопроводов, проверку направления вращения и зазоров в сальниковой камере. Для круглосуточной эксплуатации закладывают резервный агрегат и контроль вибрации подшипниковых узлов.

Практические нюансы

Гидравлические параметры WKL 40-09

При 1450 об/мин: подача 4–12 м³/ч, напор 57–95 м. Всасывающий патрубок DN 50, напорный DN 40. Диаметр рабочего колеса 170 мм. Параметры приведены для воды 20 °C и кинематической вязкости 1 мм²/с.

Монтаж и пусконаладка

Перед пуском проверяют направление вращения, зазоры сальника, подпор на всасе и центровку муфт. Первый пуск выполняют с приоткрытой задвижкой на напоре для выхода воздуха из полости насоса.

Выбор уплотнения

Графитовое сальниковое уплотнение стандартно для воды до +110 °C. Для горячей воды и конденсата до +140 °C заказывают механический сальник с подбором материалов торцевых пар под температуру среды.

Хранение и безопасность

Условия хранения: Закрытый склад без агрессивных паров; защита от ударов и опрокидывания агрегата.
Меры безопасности: При монтаже использовать такелажные приспособления; электроподключение выполняет квалифицированный электромонтажник.
Перевозка: Крепление на поддоне или в обрешётке; страховка от смещения при транспортировке.
Вентиляция: Стандартные складские условия; специальная вентиляция не требуется.
Температурный режим: −10…+40 °C на складе
Тара: Заводская упаковка или обрешётка; фланцевые отверстия закрывают заглушками.

Частые вопросы

Что означает маркировка WKL 40-09?

40 — диаметр напорного фланца DN 40, 09 — девять гидравлических ступеней в корпусе серии WKL при номинальной частоте 1450 об/мин.

Какая подача и напор у насоса WKL 40-09?

При 1450 об/мин подача составляет 4–12 м³/ч, напор — 57–95 м вод. ст. Точная рабочая точка зависит от диаметра рабочего колеса и сопротивления сети.

Из каких материалов изготовлен насос?

Корпус и рабочие колёса — серый чугун GG-25, вал — сталь Ck45. По заказу возможны исполнения с латунным рабочим колесом.

Какую температуру перекачиваемой воды выдерживает агрегат?

Со штатным сальниковым уплотнением — от −10 до +110 °C. С механическим сальником допускается до +140 °C.

Какой электродвигатель подходит к WKL 40-09?

Типовой привод — асинхронный двигатель 5,5 кВт, 1450 об/мин, 380 В. Мощность уточняют по фактической рабочей точке на кривой насоса.

Можно ли применять насос для горячей воды котельной?

Да, при температуре до +110 °C со штатным уплотнением. Для более горячих сред заказывают исполнение с механическим сальником и учитывают кавитационный запас.

Какие документы нужны при приёмке на объект?

Сверяют паспортные данные, комплектность, отсутствие повреждений корпуса и фланцев, соответствие маркировки заказу и схеме привода.
